RS232 인터페이스 회로 다이어그램 USB

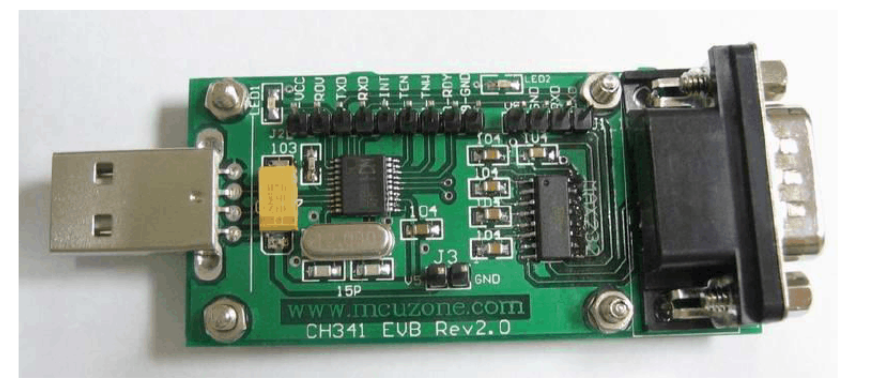

RS232 직렬 포트 하드웨어 연결 다이어그램 하드웨어 시스템 디자인 USB 4 개 그룹의 구성
로: USB 인터페이스, CH341T, MAX232 및 RS232 인터페이스. 그 중,이 선택 USB 버스 인터페이스 타입 커넥터, USB 호스트를 연결 하기 위한 USB 인터페이스 모든 하드웨어 기능을; 위한 RS232 인터페이스 CH341T USB 인터페이스 RS232 및 TLL MAX232 / CMOS 레벨 변환; RS232 장치를 연결 하기 위한 RS232 인터페이스입니다. 실제 필요에 따라 현재 널리 DB9 커넥터를 선택 합니다.

USB 버스 5V 전원 라인의 쌍 및 데이터 신호 라인의 쌍을 포함합니다. 일반적으로 + 5V 전원 코드는
레드; 접지선은 검은색; D + 신호 라인은 녹색; D-신호 라인은 흰색입니다. USB 총
최대 공급 전류를 제공 하는 라인 500를 도달할 수 있다 mA, CH341T 칩을 직접 사용할 수 있습니다
USB 버스는 5V 전원 공급 장치를 제공합니다. C 3와 C4 고주파 세라믹 커패시터, C3 용량은 일반적으로
4700pF ~ 0.02μF, CH341T 내부 전원 공급 노드 분리; C4 용량의 0.1
ΜF는 외부 전원 공급 장치 분리에 사용 됩니다. 크리스탈 X1, 커패시터 C1 및 c 2 클럭 발진에 사용 됩니다.
도. X1 주파수는 12 MHz, C1 및 c 2가 15의 용량 ~ 30 pF-고주파 세라믹 커패시터

는
회로 테스트

USB-RS232 변환 카드에 연결 하는 컴퓨터는 CH341T 드라이버가 설치 되어 있어야 합니다.
CH341SER입니다. EXE, 모듈 처음 컴퓨터의 USB 포트에 연결 되어 있을 때 컴퓨터 드라이버 설치를 완료 하 라는 메시지를 따라, 새로운 하드웨어를 찾기 위해 묻습니다. 드라이버를 설치한 후 컴퓨터의 USB 인터페이스를 통해 직렬 포트 에뮬레이션을 제공할 수 있습니다. 논리 함수에서의 사용 방법 및 일반 컴퓨터 직렬 포트 정확히 같은, 지원 가장 일반적으로 사용 되는 직렬 모니터링 및 디버깅 도구 프로그램, 응용 프로그램 변경 사항을 할 수 없습니다,로 표준 실제 직렬 포트에 액세스할 수 있습니다 가상 직렬 포트에 액세스, 계속 하드웨어 및 소프트웨어 원래 직렬 포트 제품의 전제 아래 호환 USB 인터페이스에. 표시 된 변환기에 "직렬 디버깅 도우미" 소프트웨어를 사용 하 여 통신 테스트 결과입니다. 테스트 하는 동안 가상 포트 COM3 컴퓨터에 변환기를 연결한 후 이며 컨버터 다른 컴퓨터의 COM1 포트 RS232 표준 케이블에 의해 연결 된다. 통신 사용 9600 전송 속도, 8 비트 데이터 비트, 1 정지 비트, 패리티 비트 없음, 2 포트 자동으로 모든 1000 ms 데이터를 보낼.
컨버터는 USB 사이 안정적으로 통신할 수 있게 볼 수 있습니다 서로 다른 컴퓨터에 RS232 포트 /. 또한, 2 개의 컨버터를 사용 하 여 다른 컴퓨터 USB 통신을 얻을 수 있습니다, 그리고 테스트 작업은 신뢰할 수 있는.
